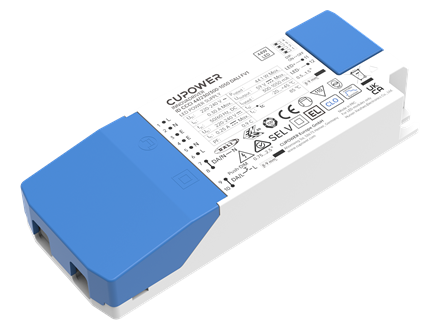

160709 ID CCCI 44/230/300-1050 DALI FV1

< 返回

L170 x W65 x H30 mm

WT: 0.188 kg

系列特点

恒功率设计，适配性强
支持DALI-2+PUSH调光
直流应急状态默认调整电流到15%（可调整）
调光柔和且任意亮度无频闪，调光范围1-100%（模拟调光）
通过拨码进行电流调控
符合盖棉测试要求（40 W最大电流950 mA)
循环易接符合2.5 mm²工程进线规格
待机功耗≤0.5 W，符合ErP能效认证的待机功率要求

额定输入电压范围:	220...240 Vac
安全电压范围:	198...264 Vac
额定直流电压范围:	220...240 Vdc
直流工作电压范围:	176...276 Vdc
安全频率范围:	0/50/60 Hz
额定输入电流:	0.3 A @ 230 Vac
总谐波失真:	≤ 15%
浪涌电流峰值:	Inrush current lpeak: 5.6 A Inrush current Twidth: 50 μs
继电器数量 B10A:	41
继电器数量 C10A:	41
继电器数量 B16A:	66
继电器数量 C16A:	66
Output current tolerance :	± 5%
最大输出电压:	59 Vdc
频闪系数:	≤ 5%
待机功耗:	≤ 0.5 W
输出频闪:	≤ 1 at full load @ rated input voltage
输出频闪效应:	≤ 0.4 at full load @ rated input voltage
调光方式:	DALI-2，Push Dimming
调光范围:	1％...100％
电流设定:	DIP
耐压测试:	I/P-O/P: 3.0 kVac, < 5 mA 60 sec; I/P-DA/P: 1.5 kVac, < 5 mA 60 sec;O/P-DA/P: 1.5 kVac, < 5 mA 60 sec

Model Number

(Full Model)

output

Current

Input

voltage

Output

voltage

Efficiency
@full load

电流误差

Power Factor

ID CCCI 44/230/300-1050 DALI FV1

300...1050 mA

220...240 Vac

220...240 Vdc

6...52 V

88%

± 5%

> 0.9

工作温度:	-20…+45°C
储存温度:	-40…+80°C
工作湿度:	10%…90%
存储湿度:	5%...90%
驱动器寿命:	at Tc < 85°C: 50,000 hrs; at Tc＜75°C: 100,000 hrs @230 Vac
最大Tc温度:	85°C

每箱数量:	60 pcs
外箱尺寸:	353x 335 x 220 mm
整箱重量:	12 kg
