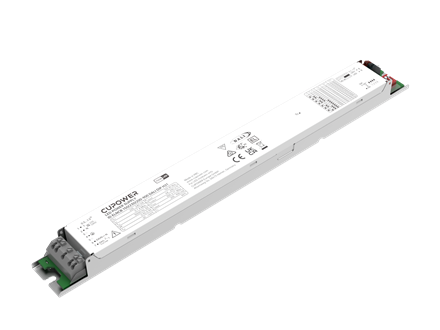

169149 ID ELNCB 150/230/200-900 DALI DIP H21

< 返回

L302.0 x W30.0 x H21.0 mm

WT: 0.262 kg

系列特点

内置非隔离式可调功率 LED 驱动器
支持 DALI-2 协议、按键调光（push DIM）功能
无频闪 LED 驱动器
支持 i-Data 功能（符合 DALI 协议第 251、252、253 部分标准）
通过拨码开关（DIP switch）可将输出电流调节为 200–900 毫安（mA）
最大输出功率：150 瓦（W）
直流（DC）应急供电功能
适用于防护等级为 I 类的灯具
5 年质保期

额定输入电压范围:	220...240 Vac
安全电压范围:	198...264 Vac
额定直流电压范围:	220...240 Vdc
直流工作电压范围:	198…280 Vdc
安全频率范围:	47…63 Hz
额定输入电流:	0.7 A @ 230 Vac & 0.7 A @ 230 Vdc
总谐波失真:	≤ 10% at rated input voltage range @ full load
浪涌电流峰值:	52.4 A, 255 µs
继电器数量 B10A:	7
继电器数量 C10A:	11
继电器数量 B16A:	12
继电器数量 C16A:	18
输出电流公差:	200...250 mA ±15 mA; 300...900 mA ±5%
最大输出电压:	≤ 300 Vdc
频闪系数:	≤ 5%
待机功耗:	≤ 0.3 W
输出频闪:	≤ 1 at full load @ rated input voltage
输出频闪效应:	≤ 0.4 at full load @ rated input voltage
调光方式:	NDALI-2，Push Dimming
调光范围:	1%~100%
电流设定:	DIP switch
耐压测试:	l/p-FG: 1.5 kVac, < 5 mA 60 sec; I/p-DA: 1.5 kVac, < 5 mA 60 sec; DA-FG: 1.5 kVac, < 5 mA 60 sec

型号

输出电流

输入电压

输出电压

效率

电流误差

功率因数

ID ELNCB 150/230/200-900 DALI DIP H21

200...900 mA

220...240 Vac

220...240 Vdc

64...290 V

95%

± 5%

≥ 0.9

工作温度:	-20… +55℃
储存温度:	-25… +85℃
工作湿度:	10%…90%
储存湿度:	5%…95%
寿命:	at Tc 85°C: 50,000 hrs; at Tc 75°C: 100,000 hrs @ 230Vac
最高Tc温度:	90°C

每箱数量:	40 pcs
外箱尺寸:	352 x 277 x 185 mm
整箱重量:	11.08 kg
